Trong các công trình, nhà máy, xí nghiệp hiện nay đặc biệt khi lắp đặt hệ thống PCCC đều không thể thiếu được các thiết bị PCCC như van điện từ chống cháy nổ, ….. Vậy van điện từ chống cháy nổ là gì? Nguyên lý hoạt động và cấu tạo ra sao? Hãy cùng Tân Bình tìm hiểu chi tiết qua bài viết này.

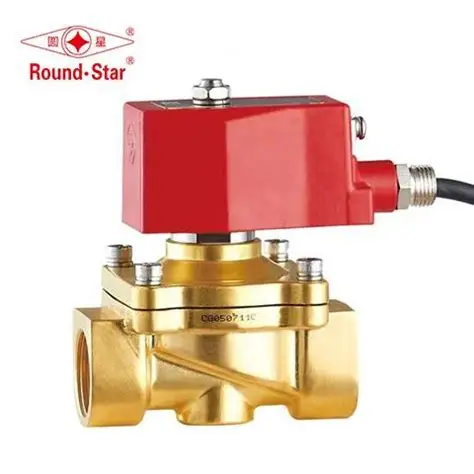

Van điện từ chống cháy nổ là gì?
Van điện từ chống cháy nổ là thiết bị dùng để đóng mở dòng lưu chất trong hệ thống đường ống. Van hoạt động bằng tín hiệu điện thông qua cuộn coil.
Điểm đặc biệt của dòng van này là cuộn coil chống cháy nổ. Thiết kế này giúp hạn chế nguy cơ phát sinh tia lửa điện trong môi trường có khí hoặc hơi dễ cháy.
Van thường được sử dụng trong các hệ thống dầu khí, hóa chất, gas, dung môi và môi trường công nghiệp có nguy cơ cháy nổ.

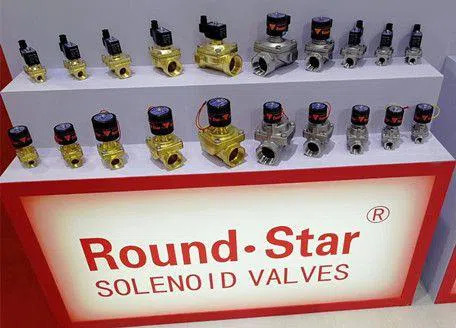

Hiện tại Công Ty TNHH Thương Mại Kỹ Thuật Tân Bình đang là đối tác chiến lược của thương hiệu Round Star về các loại van công nghiệp giúp quý khách hàng khi mua hàng tại công ty luôn an tâm về nguồn gốc và chất lượng giá cả sản phẩm. Tiếp theo hãy cùng tìm hiểu van điện từ chống cháy nổ là gì?
Cấu tạo van điện từ chống cháy nổ
Một van điện từ chống cháy nổ thường gồm các bộ phận chính sau:
- Thân van.
- Cuộn coil chống cháy nổ.
- Lõi van.
- Lò xo.
- Gioăng làm kín.
- Cổng kết nối đường ống.
- Bộ phận điều khiển điện.
1. Thân van
Thân van là bộ phận tiếp xúc trực tiếp với lưu chất.
Thân van có thể được làm từ đồng, inox hoặc vật liệu phù hợp với môi trường sử dụng.
2. Cuộn coil chống cháy nổ
Coil là bộ phận quan trọng của van.
Coil nhận tín hiệu điện và tạo ra lực từ. Lực từ này tác động lên lõi van để thay đổi trạng thái đóng hoặc mở.
Đối với môi trường nguy hiểm, coil cần đáp ứng đúng yêu cầu về chống cháy nổ.
3. Lõi van
Lõi van thực hiện chuyển động khi coil được cấp điện.
Chuyển động của lõi van giúp kiểm soát dòng lưu chất qua van.
4. Gioăng làm kín
Gioăng giúp hạn chế rò rỉ lưu chất tại các vị trí làm kín.
Vật liệu gioăng cần được lựa chọn phù hợp với nhiệt độ và môi chất.
Nguyên lý hoạt động của van điện từ chống cháy nổ
Nguyên lý hoạt động của van tương đối đơn giản.
Khi chưa cấp điện, van giữ trạng thái ban đầu theo thiết kế.
Khi cấp điện vào coil, cuộn dây tạo ra từ trường.
Từ trường tạo lực hút lên lõi van. Lõi van di chuyển và thay đổi trạng thái đóng mở.
Khi ngắt điện, lực từ biến mất.
Lõi van trở về vị trí ban đầu nhờ lực lò xo hoặc cơ cấu hồi vị.
Quá trình này giúp van kiểm soát dòng lưu chất trong đường ống.
Ưu điểm của van điện từ chống cháy nổ
Van điện từ chống cháy nổ có nhiều ưu điểm khi sử dụng trong môi trường công nghiệp đặc thù.
Khả năng làm việc trong môi trường nguy hiểm
Van được thiết kế để sử dụng trong những khu vực có nguy cơ cháy nổ.
Coil chống cháy nổ giúp hạn chế nguy cơ đánh lửa từ các bộ phận điện.
Điều khiển tự động
Van có thể kết nối với hệ thống điều khiển.
Người dùng có thể điều khiển van từ xa. Điều này giúp giảm thao tác thủ công tại khu vực nguy hiểm.
Đóng mở nhanh
Van điện từ có khả năng đóng mở nhanh.
Tốc độ đóng mở thực tế phụ thuộc vào từng model và điều kiện vận hành.
Nhiều lựa chọn
Van có nhiều kích thước và kiểu kết nối.
Người dùng có thể lựa chọn ren hoặc mặt bích tùy theo hệ thống đường ống.
Ứng dụng của van điện từ chống cháy nổ
Van được sử dụng trong nhiều hệ thống công nghiệp.
Một số ứng dụng phổ biến gồm:
- Hệ thống gas và khí đốt.
- Hệ thống dầu và nhiên liệu.
- Nhà máy hóa chất.
- Hệ thống xử lý dung môi.
- Kho chứa nhiên liệu.
- Trạm cấp phát xăng dầu.
- Nhà máy sản xuất có khí dễ cháy.
- Hệ thống đường ống khí công nghiệp.
- Hệ thống tự động hóa trong khu vực nguy hiểm.
Việc lựa chọn van cần dựa trên môi trường thực tế.
Đặc biệt, cần xác định đúng cấp chống cháy nổ của thiết bị.
Van điện từ chống cháy nổ dùng cho môi chất nào?
Van có thể được sử dụng cho nhiều loại môi chất.
Tuy nhiên, mỗi model sẽ có giới hạn sử dụng khác nhau.
Một số môi chất thường gặp gồm:
- Khí.
- Gas.
- Dầu.
- Nhiên liệu.
- Nước.
- Hơi.
- Hóa chất phù hợp.
Không nên lựa chọn van chỉ dựa vào kích thước đường ống.
Cần kiểm tra thêm nhiệt độ, áp suất và tính chất của môi chất.
Cách lựa chọn van điện từ chống cháy nổ
Để lựa chọn đúng van, cần kiểm tra các thông số sau:
Kích thước đường ống
Xác định kích thước đường ống trước khi chọn van.
Các kích thước phổ biến gồm DN15, DN20, DN25, DN32, DN40 và DN50.
Với đường ống lớn hơn, có thể sử dụng van kết nối mặt bích.
Điện áp coil
Điện áp coil cần phù hợp với hệ thống điều khiển.
Một số mức điện áp thường gặp gồm:
- 12V DC.
- 24V DC.
- 24V AC.
- 110V AC.
- 220V AC.
Cần kiểm tra chính xác thông số trên model trước khi lắp đặt.
Vật liệu thân van
Vật liệu cần phù hợp với môi chất.
Van đồng thường được sử dụng trong nhiều hệ thống thông dụng.
Van inox phù hợp với nhiều môi trường có yêu cầu cao về độ bền và khả năng chống ăn mòn.
Áp suất làm việc
Cần xác định áp suất của hệ thống trước khi chọn van.
Không sử dụng van vượt quá áp suất làm việc cho phép.
Nhiệt độ môi chất
Nhiệt độ cũng là thông số quan trọng.
Gioăng và vật liệu van phải phù hợp với nhiệt độ thực tế của hệ thống.
Cấp chống cháy nổ
Đây là thông số đặc biệt quan trọng.
Cần xác định khu vực lắp đặt và yêu cầu chống cháy nổ của hệ thống.
Không nên sử dụng sản phẩm không có chứng nhận phù hợp cho khu vực nguy hiểm.
Hướng dẫn lắp đặt van điện từ chống cháy nổ
Trước khi lắp đặt, cần kiểm tra toàn bộ thông số của van.
Đảm bảo kích thước van phù hợp với đường ống.
Làm sạch đường ống trước khi lắp đặt.
Lắp van đúng chiều dòng chảy được ký hiệu trên thân van.
Kiểm tra các đầu nối điện trước khi cấp nguồn.
Sau khi lắp đặt, cần kiểm tra khả năng đóng mở của van.
Đồng thời, kiểm tra các vị trí kết nối để đảm bảo không xảy ra rò rỉ.
Lưu ý khi sử dụng van điện từ chống cháy nổ
Người dùng cần lựa chọn đúng model cho môi trường làm việc.
Không tự ý tháo hoặc sửa chữa coil khi van đang được cấp điện.
Không sử dụng van ngoài phạm vi áp suất và nhiệt độ cho phép.
Cần kiểm tra tình trạng gioăng và các đầu nối định kỳ.
Đặc biệt, hệ thống tại khu vực nguy hiểm cần được lắp đặt bởi người có chuyên môn.
Mua van điện từ chống cháy nổ ở đâu?
Khi mua van điện từ chống cháy nổ, khách hàng nên lựa chọn đơn vị cung cấp có thông tin sản phẩm rõ ràng.
Trước khi đặt hàng, cần kiểm tra các thông số như:
- Model van.
- Kích thước.
- Vật liệu.
- Điện áp coil.
- Áp suất làm việc.
- Nhiệt độ.
- Loại môi chất.
- Cấp chống cháy nổ.
- Chứng nhận liên quan.
Việc cung cấp đầy đủ thông tin giúp lựa chọn đúng sản phẩm.
Đồng thời, khách hàng cũng hạn chế được rủi ro khi lắp đặt và vận hành.
Báo giá van điện từ chống cháy nổ
Giá van điện từ chống cháy nổ phụ thuộc vào nhiều yếu tố.
Trong đó có kích thước, vật liệu, thương hiệu, điện áp và cấp chống cháy nổ.
Các model có thông số kỹ thuật khác nhau sẽ có mức giá khác nhau.
Để nhận báo giá chính xác, khách hàng nên cung cấp kích thước đường ống và môi chất sử dụng.
Thông tin về áp suất, nhiệt độ và điện áp cũng giúp tư vấn nhanh hơn.
Kết luận
Van điện từ chống cháy nổ là lựa chọn phù hợp cho các hệ thống cần kiểm soát dòng lưu chất trong môi trường có nguy cơ cháy nổ.
Việc lựa chọn van cần dựa trên nhiều yếu tố.
Trong đó, cấp chống cháy nổ, môi chất, áp suất, nhiệt độ và điện áp là những thông số quan trọng.
Lựa chọn đúng model giúp hệ thống hoạt động ổn định và an toàn hơn.
